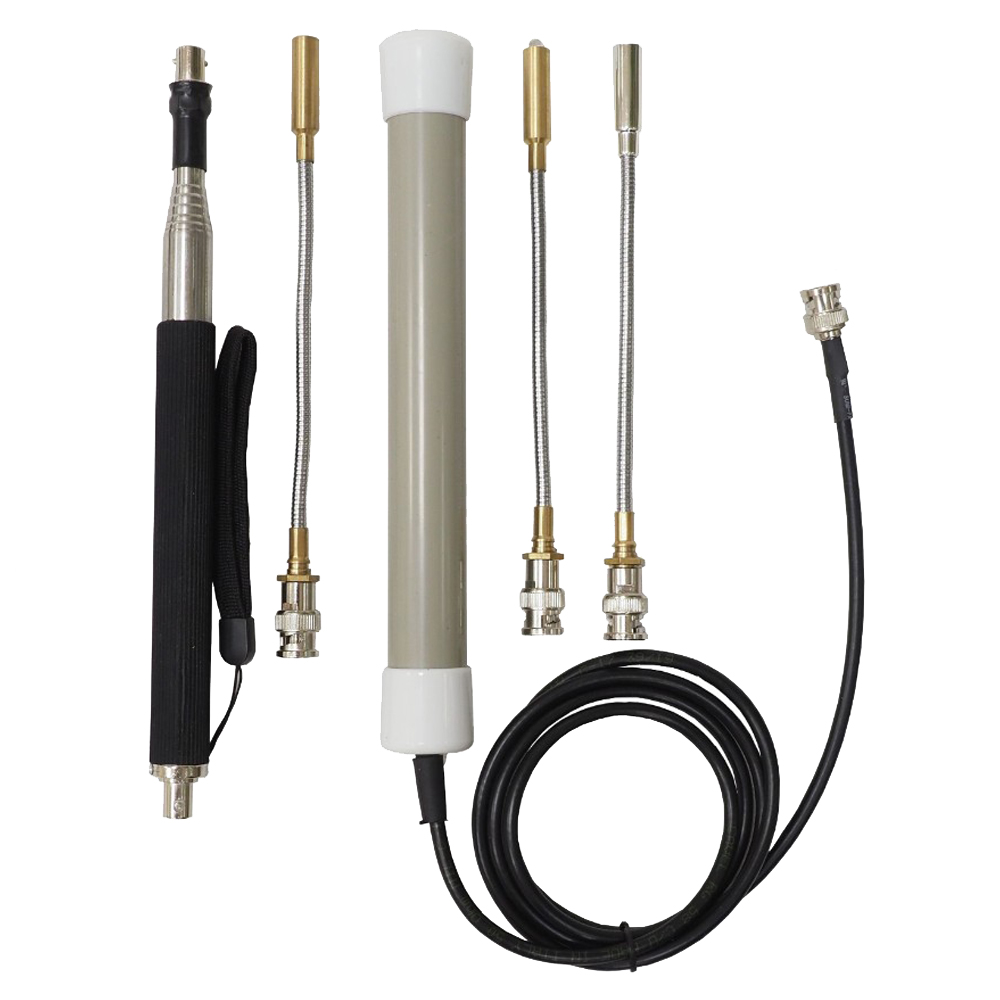

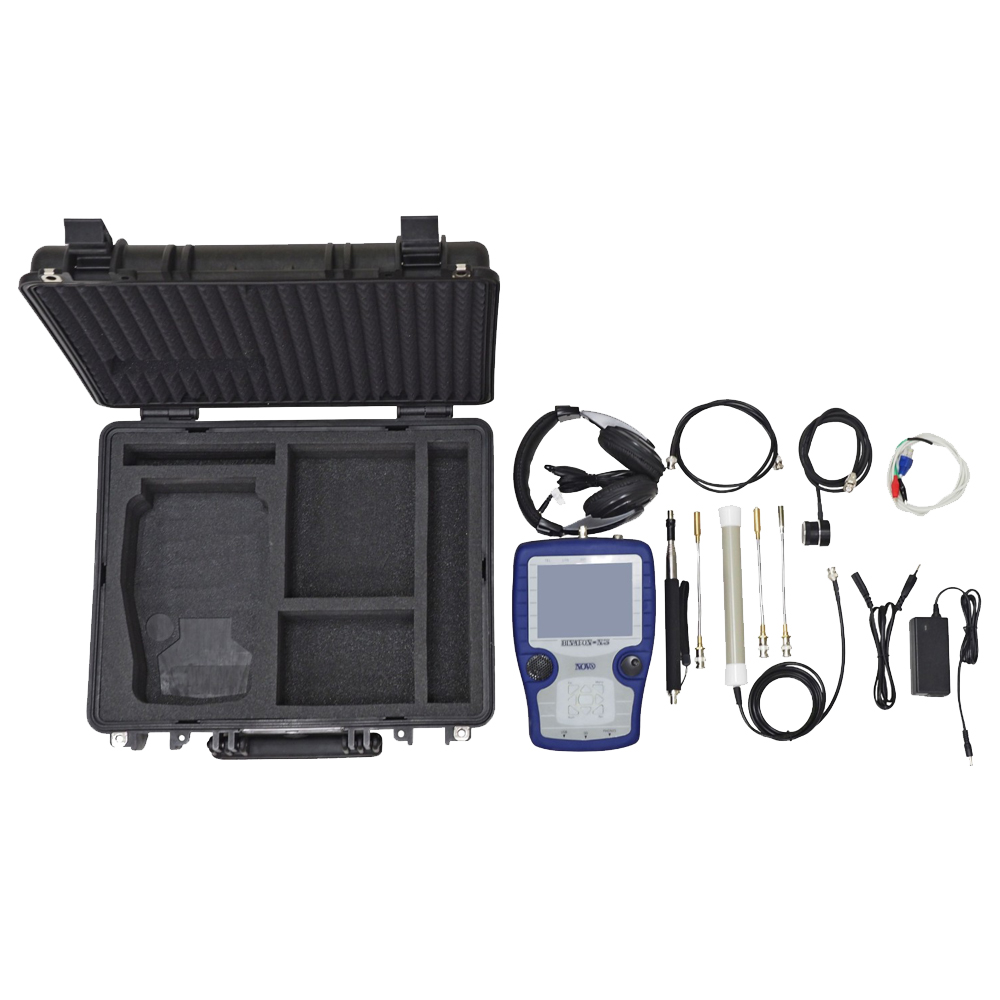

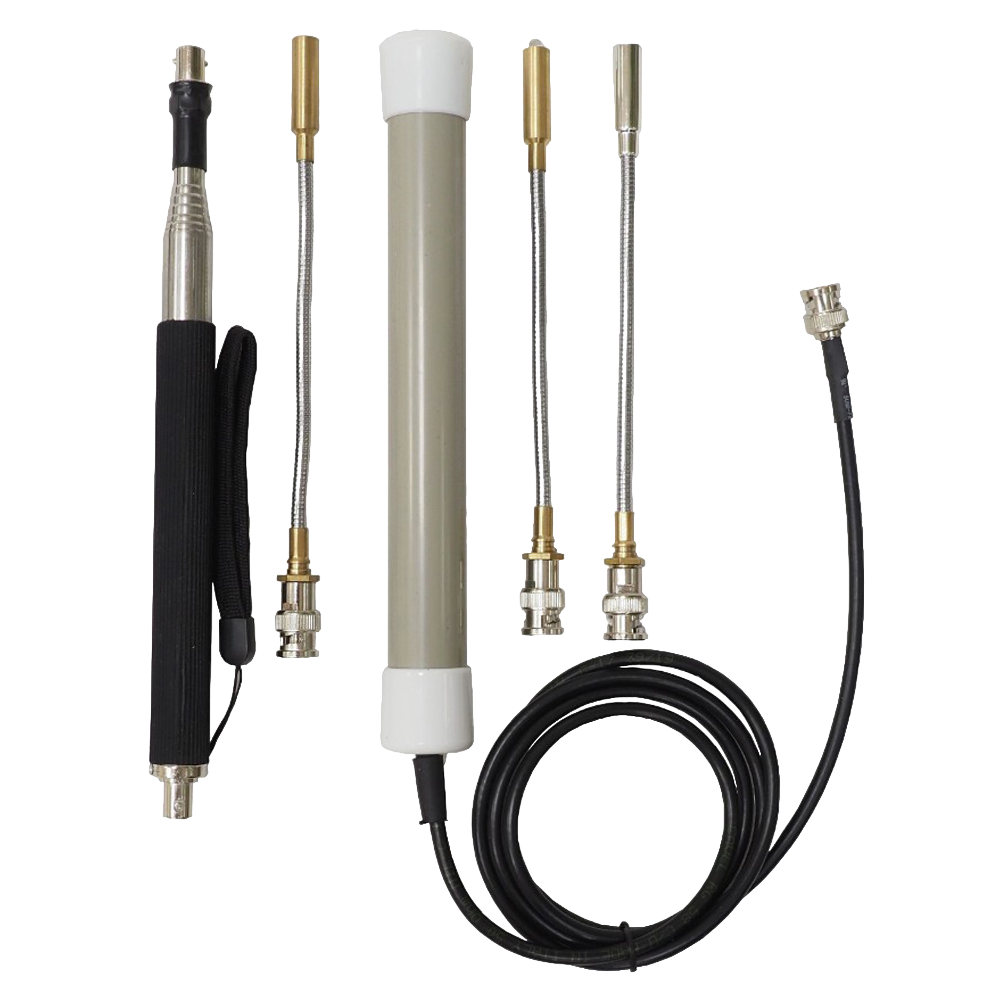

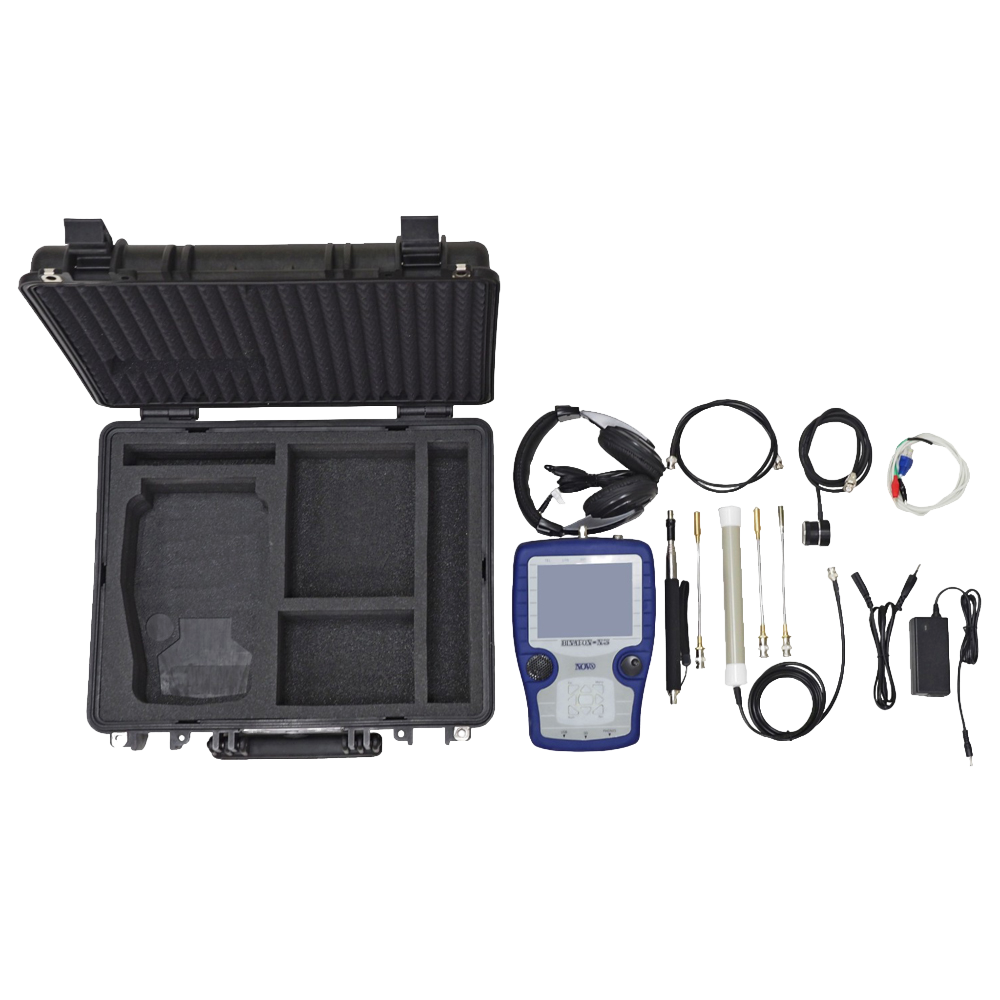

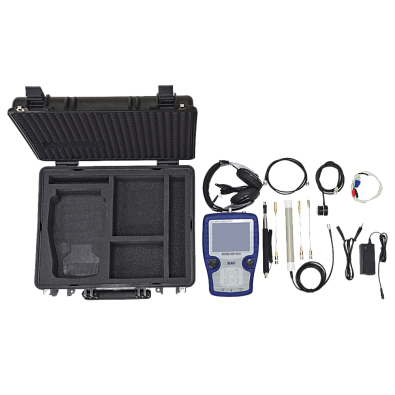

В состав комплекта входят следующие датчики:
Характеристика | Значение |

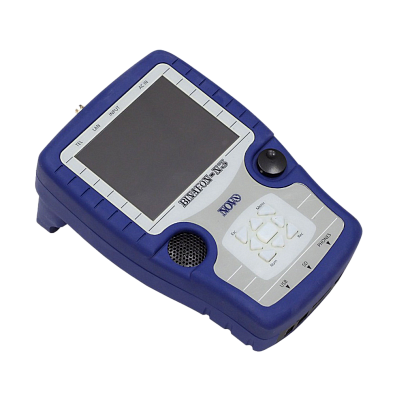

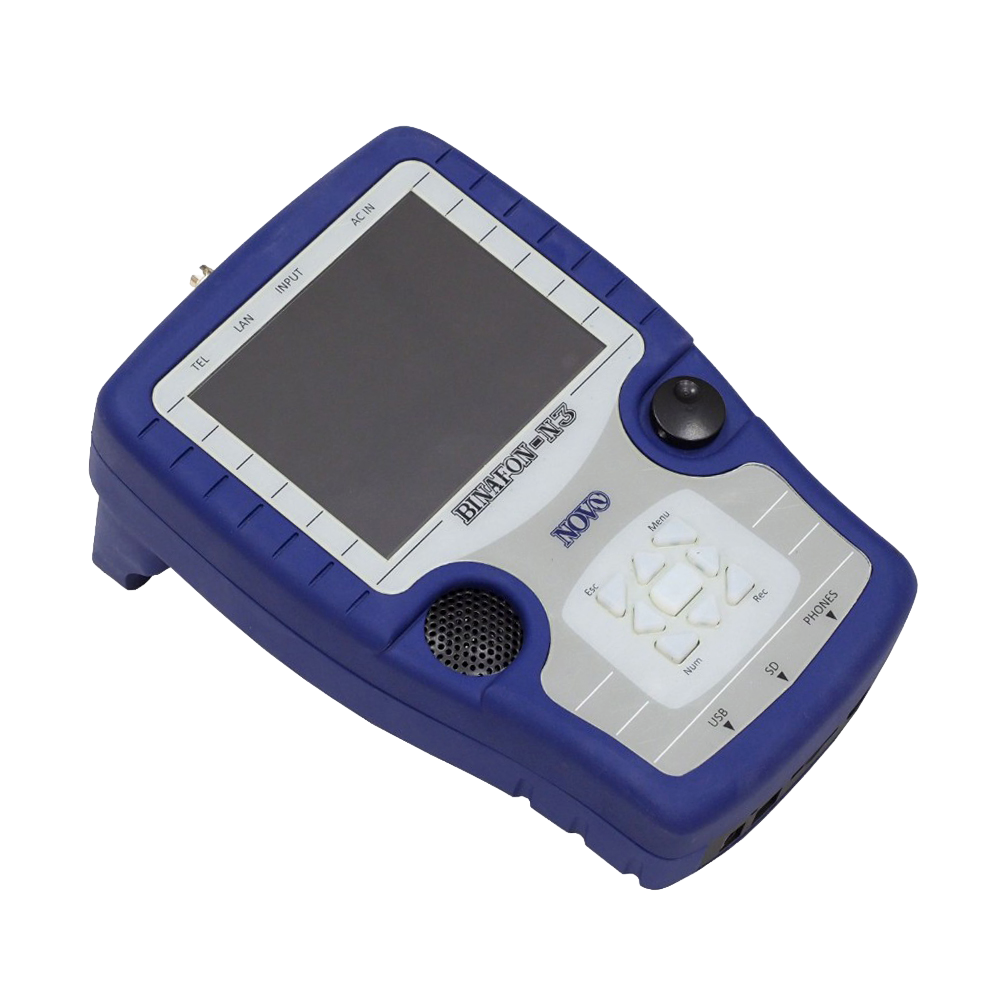

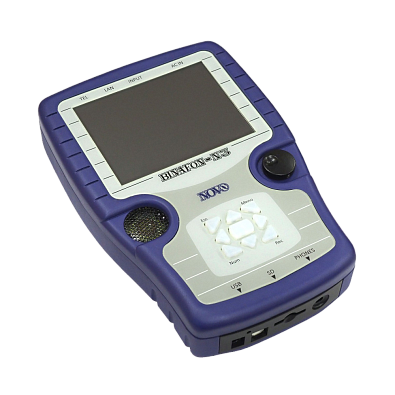

Основной блок | |
Анализ высокочастотных сигналов | |
Диапазон рабочих частот входного сигнала (по уровню 3 дБ), кГц | 10 - 100000 |
Время формирования панорамы рабочего диапазона частот (с полосой пропускания 5000 кГц), сек | 0.5, не более |
Ширина полос пропускания входного сигнала, кГц | 5000 / 250 / 12.5 |
Чувствительность по входу (при отношении с/ш 10 дБ), дБм/Гц | минус 110, не более |
Максимальный уровень входного сигнала, дБм | 13, не менее |
Максимальная полоса пропускания (по уровню 3дБ), МГц | 5, не менее |
Минимальное разрешение по частоте, Гц | 12, не более |
Входное сопротивление, Ом | 50 |
Анализ низкочастотных сигналов | |
Диапазон частот входного сигнала (по уровню-3дБ), Гц | 100 - 25000 |
Чувствительность по входу (при соотношении с/ш 10 дБ)в полосе 1 Гц, нВ | 50, не более |
Ширина полос пропускания входного сигнала, Гц | 25000 / 2500 / 250 |
Максимальная полоса пропускания (по уровню 3дБ), кГц | 25, не менее |
Минимальное разрешение по частоте, Гц | 0.5, не более |
Максимальная амплитуда входного сигнала, В | 10, не менее |
Входное сопротивление (на разъемах TEL, LAN), кОм | 100 |
Входное сопротивление (на разъеме INPUT), кОм | 50 |

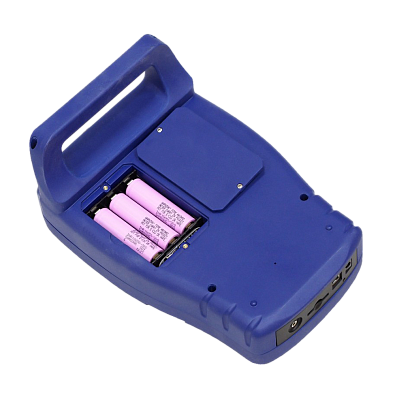

Основной блок | |
Общие характеристики | |
Напряжение смещения, В | от -17 до +17, с шагом 1 |
Выходное сопротивление источника напряжения смещения, Ом | 1000 |
Напряжение пробоя гальванической развязки, В | 1500, не менее |
Проходная емкость гальванической развязки, пФ | 50, не более |

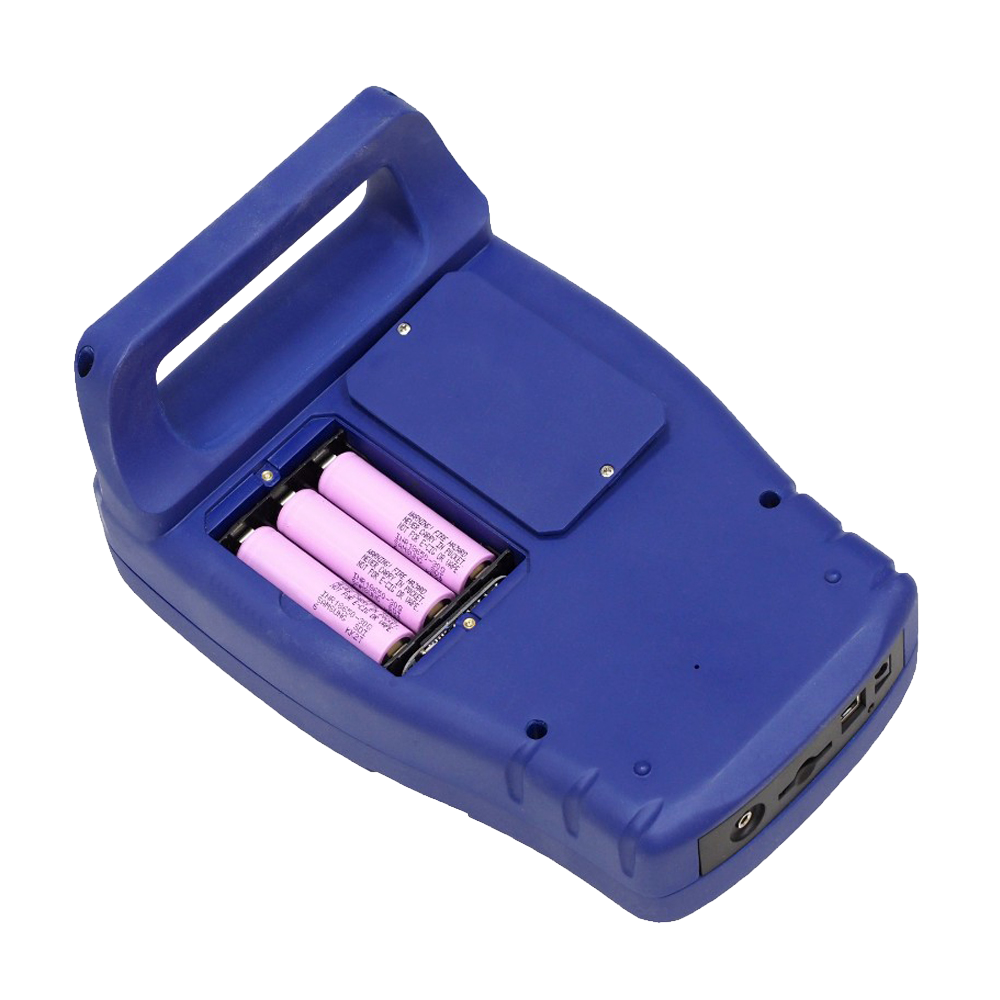

Напряжение питания от внешнего адаптера, В | 12.6 ±0.1 |
Ток потребления, мА | 800, не более |
Габариты основного блока, мм | 265 х 170 х 130, не более |
Вес основного блока, кг | 1.5, не более |

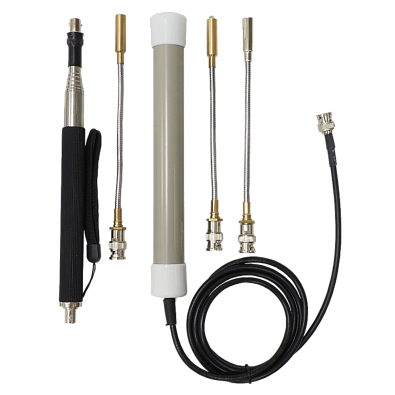

Датчики | |
Датчики инфракрасного излучения | |
Спектральный диапазон чувствительности (по уровню 50% от максимума), нм | |
-IR №1 | от 780±50 до 1050±50 |
-IR №2 | от 1000±50 до 1900±50 |
Длина волны максимальной чувствительности, нм | |
-IR №1 | 900 ±50 |
-IR №2 | 1700 ±50 |
Обнаружительная способность, cm * Hz 1/2/W | |
-IR №1 | 3,5*1012 |
-IR №2 | 1,7*1012 |
Датчик звукового давления | |
Уровень собственных шумов, дБ | 27, не более |
Чувствительность (на частоте 1 кГц), мВ/Па | 200 |
Частотный диапазон (по уровню -3 дБ), Гц | 100-10000 |
Максимальный измеряемый уровень звукового давления, дБ | 114, не менее |

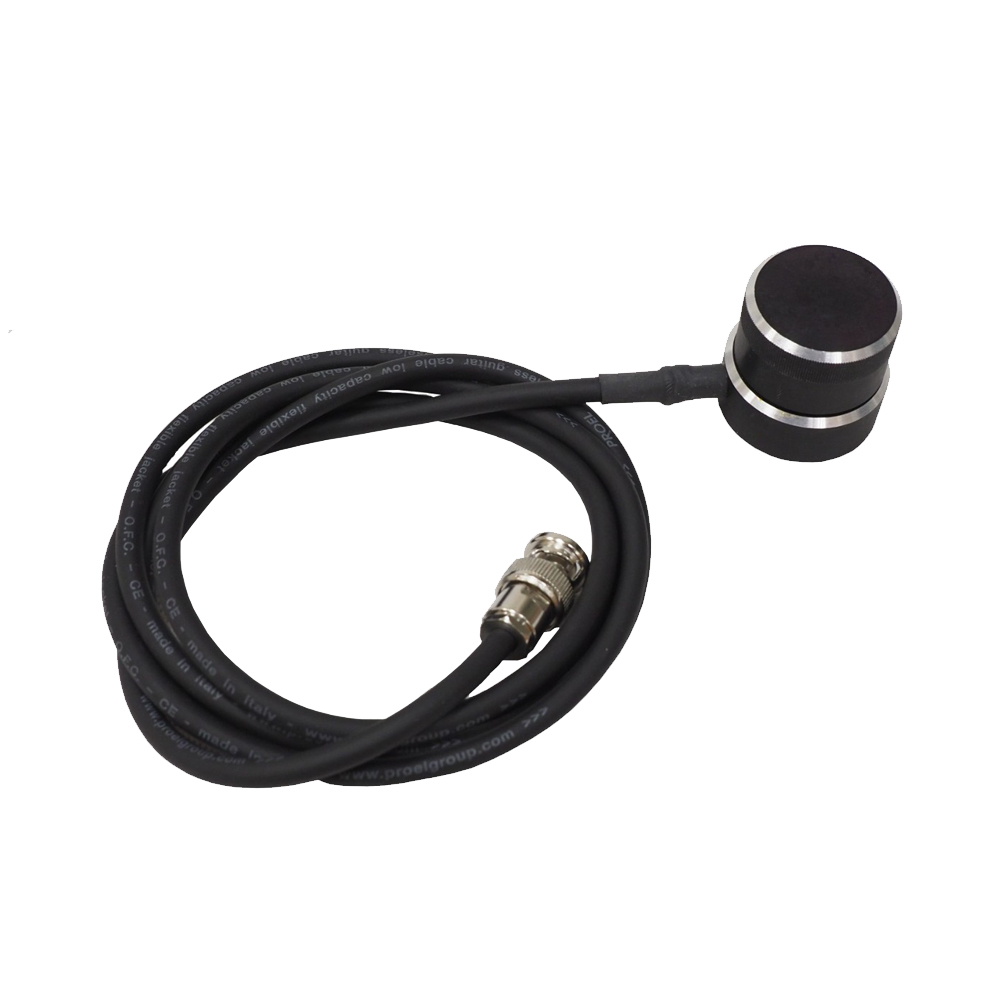

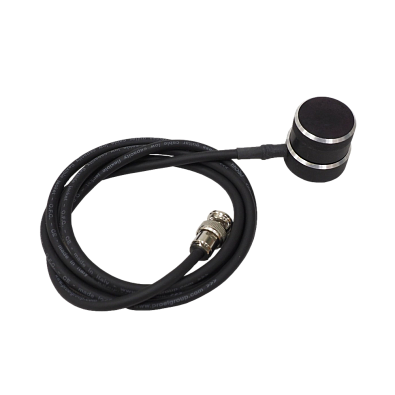

Виброакустический датчик | |
Высокочастотный диапазон ( по уровню -3 дБ), Гц | 100-8000 |
Чувствительность, мВ/г, не менее | 100 |
Внешний микрофон на телескопической штанге | |
Чувствительность (на частоте 1 кГц), мВ/Па | 200 |
Частотный диапазон ( по уровню -3 дБ), Гц | 100-10000 |
Максимальное звуковое давление, дБ | 94, не менее |
Магнитная антенна | |
Частотный диапазон ( по уровню -3 дБ), Гц | 200-20000 |
Номинальная чувствительность к напряженности магнитного поля, дБ / 1А/м0 |
